دیمپل شیت (Dimpled Sheet): قیمت 500 و 600 گرمی 8mm در سال ۱۴۰۳

قیمت دیمپل شیت ها در سال ۱۴۰۳، بسته به نوع و گرید میتواند از ۵۳۰۰۰ تومان بر متر مربع تا ۹۴۰۰۰ تومان بر متر مربع متغیر باشد. برای اطلاعات بیشتر در خصوص قیمت با ما تماس بگیرید.

دیمپل شیت یا دیمپلد شیت یا همان ورق های پلی اتیلنی زهکشی که در بازار بعنوان ورق شانه تخم مرغی نیز شناخته میشوند، ورق های پلیمری هستند که برای زهکشی مایعات و جلوگیری از تجمع گاز ها استفاده می شوند. این ورق ها در بسیاری از پروژه ها از جمله گودهای ساختمانی، تونل ها، زهکشی پیاده رو ها و جاده ها، کانال های آب، روف گاردن ها و زمین های ورزشی و غیره استفاده می شوند. دیمبل شیت ها در انواع پروژه ها از آب بندی و رطوبت گیری ساختمان های کوچک تا پروژه های ساختمانی بزرگ با طبقات منفی زیاد استفاده میشوند.

دیمپل شیت: قیمت و روش نصب

دیمپل شیت ها ورق های زهکشی هستند که عموما از جنس پلی اتیلن و برخی اوقات از پلی پروپیلن ساخته میشوند. ساخت و ساز با مصالح سنتی و قدیمی دیگر پاسخگوی نیاز های قرن 21 نمی باشد و می بایست از مصاح مدرنتر جهت ساخت پروژه های پیچیده تر استفاده نمود.

نحوه اجرا و نصب این ورق ها بسیار ساده بوده و توسط واشر آب بند انجام می شود. این واشر ها از جنس های متفاوتی همچون پی وی سی (PVC) و یا ای پی دی ام (EPDM) ساخته می شوند تا علاوه بر منعطف بودن طول عمر بالایی نیز داشته باشند. امروزه دیمپل شیت ها در بسیاری از پروژه های عمرانی همچون برج ها و ساختمان های مسکونی، تونل ها، خاکریز ها و غیره بکار می روند.

دیمپل (Dimple) در زبان انگلیسی به معنای حفره و شیت (Sheet) نیز به معنای ورق هست. دیمپل شیت ها در حقیقت ورق حفره داری هست که جایگزین مناسبی برای مصالح سنتی زهکشی هستند.

دیمپل شیت: لبه های صاف

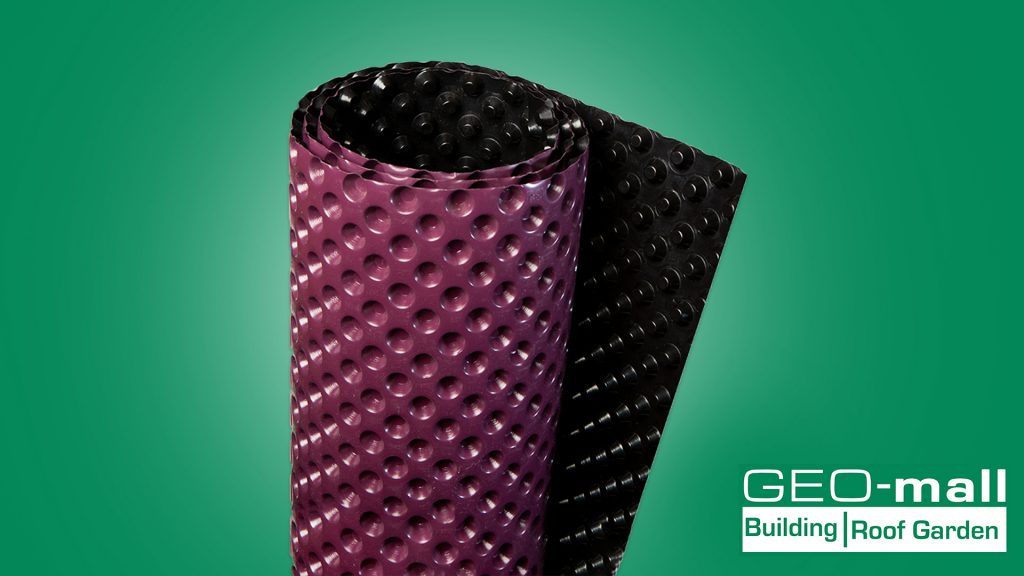

دیمپل شیت ها همانطور که در عکس ها پیداست دارای ساختار شانه تخم مرغی می باشند. در حقیقت همین ساختار باعث بوجود آمدن فضای مناسبی برای زهکشی آب هست. علاوه بر این لبه های دیمپل شیت ها در راستای طول رول صاف و بدون برآمدگی می باشند. از این لبه ها برای اتصال طولی ورق ها به یکدیگر می توان استفاده نمود.

این اتصالات می تواند به سه صورت انجام گیرد. در حالت اول، فقط لبه ها اوورلپ (همپوشانی) می شوند به نحوی که آب ورودی قادر به نفوذ به پشت ورق نباشد. حالت دوم شامل جوش حرارتی لبه ها به یکدیگر هست. این مورد نیازمند استفاده از دمبل شیت های سنگین تر و همچنین سه لایه هست. بعبارت دیگر در دیمپل شیت های سبکتر توصیه بر آنست که بجای جوش حرارتی از حالت سوم استفاده شود.

در حالت سوم لبه ها توسط چسب های پایه بوتیل دو طرفه به یکدیگر متصل و آب بندی لازم حصول می آید. برای اطلاعات در برای چسب دیمپل شیت کلیک کنید.

نحوه اجرای دیمپل شیت و ژنوتکستایل

نحوه اجرای ورق های دمبل شیت بسیار ساده بوده و با ساتفاده از میخ و واشر مخصوص آب بندی به دیواره های گود و یا تونل متصل میشوند. برای نصب باید توجه داشت که سمت برآمده ورق به طرفی باشد که آب در آن جریان دارد. با این روش آب زیر سطحی از فضای خالی مابین مخروط ها به سادگی عبور می کند. بعلاوه برای اتصال دو ورق به یکدیگر می توان از جوش حرارتی لبه های صاف طرفین بهره برد. در برخی از پروژه ها نیز از اوورلپ یا همپوشانی ورق ها بجای جوش استفاده میگردد. واشر آب بندی می تواند از جنس پی وی سی و یا ای پی دی ام باشد. هدف از استفاده آنها، آب بندی محل اتصال دیمپل شیت به دیواره هست.

ویدیو زیر از شرکت Delta بوده که در آن نحوه نصب دیمپل شیت ها بر روی دیواره های ساختمان با معماری اروپایی نشان داده شده است. لازم به ذکر است جهت نصب دیمپل شیت ها بسته به مناطق مختلف جغرافیایی و جهت نفوذ آب می تواند متفاوت باشد و باید قبل از نصب حتما با افراد متخصص مشورت نمود. این ویدیو صرفا جنبه آموزشی دارد. تهیه و تدوین زیرنویس توسط ژئومال انجام شده است.

دیمپل شیت: انواع تولید کننده چیست؟

دیمپل شیت ها بر اساس جنس، سایز و وزن واحد سطح دسته بندی می شوند. بعنوان مثال این ورق ها می توانند از جنس پلی اتیلن سنگین، خطی دانسیته پایین و یا حتی پلی پروپیلن ساخته و تولید شوند. از لحاظ سایز، ارتفاع برآمدگی ها روی این ورق ها می تواند متفاوت باشد. با تغییر سایز دیمپل ها، خواص مکانیکی و هیدرولیکی تغییر می کند. بعنوان مثال ظرفیت زهکشی سایز 12 میلی متر از سایز 8 میلی متر بیشتر هست. از لحاظ وزن واحد سطح نیز این ورق ها به گرید های مختلف و متونعی تقسیم می شوند که هر کدام خواص مکانیکی متفاوتی دارند.

برای مثال قیمت دیمپل شیت 1000 گرمی، 8 میلی متر، LLDPE، دیمپل شیتی از جنس پلی اتیلن خطی دانسیته پایین هست که ارتفاع آن 8 میلی متر و وزن واحد سطح آن 1000 گرم بر متر مربع هست.

دمبل شیت ها بصورت محصولات کامپوزیتی با ژئوتکستایل ها نیز قابل تولید هستند. بطوریکه یک لایه ژئوتکستایل بر روی سطح این ورق ها توسط فرآیند لمینیت بصورت حرارتی چسبانده میشود تا بعنوان فیلتر عمل نموده و از ورود ریز دانه ها و خاک به فضای خالی مابین برآمدگی ها جلوگیری به عمل آورد. در این فرآیند از انواع مختلف منسوجات بافته یا نبافته از جنس های پلی پروپیان و یا پلی استر می توان استفاده کرد.

دیمپل شیت های LLDPE و HDPE

ورق های زهکشی شانه تخم مرغی می توانند جنس های مختلفی از خانواده پلی الفین ها داشته باشند. بعنوان مثال می توانند از پلی اتیلن سنگین، سبک غیر خطی و یا پلی پروپیلن تولید شوند که هر کدام مزایای خود را دارند و بسته به نوع پروژه باید تعریف شود. بطور کلی دیمپل شیت های HDPE سخت تر و مقاومت فشاری بالاتری نسبت به نمونه LLDPE هم وزن خود دارند. از طرف دیگر نمونه های LLDPE دارای مقاومت کششی و ازدیاد طول بهتری هستند. در ویدیو زیر می توان تفاوت ظاهری محصول LLDPE و HDPE را دید. محصول براق (چپ) از پلی اتیلن سبک غیر خطی و محصول مات (راست) از پلی اتیلن سنگین تولید شده است.

دیمپل شیت چیدمان قطری

همانطور که میدانیم وظیفه اصلی دیمپل شیت ها زهکشی و هدایت آب در سازه های عمرانی است. فضای خالی ما بین دیمپل ها این اجازه را به آب می دهد تا از آنجا عبور کرده و از طریق لوله های زهکش یا تمهیدات مشابه به خارج هدایت شوند. ساختار قطری دیمپل شیت ها باعث توزیع یکنواخت جریان های آب می شود که درنتیجه از شدت جریان آن کاسته شده و آب با جریان کمتری از مابین دیمپل ها و در سطح بزرگتری توزیع میشود. در ویدیو زیر این پدیده بصورت شماتیک نشان داده شده است.

زیست سازگاری خرید دیمپل شیت 500 و 600 گرمی

دیمپل شیت ها عموما از جنس پلی اتیلن با دانسیته بالا هستند. از مزایای این مواد علاوه بر مقاومت مکانیکی بالا به سازگاری با محیط زیست اشاره نمود. این ورق های زهکشی در محیط زیست تخریب نمی شوند و از خود مواد سمی یا مضر در طبیعت آزاد نمی کنند. یکی از دلایلی که این ورق ها از پلی اتیلن تولید میشوند همین سازگاری با محیط زیست اطراف و عدم ایجاد سمیت در آب های زیر زمینی موجود در اطراف سازه ها هست. علاوه بر نکات ذکر شده، نصب دیمپل شیت ها بسیار ساده بوده و برای نصاب ها خطری ندارد. برای نصب، نیازی به استفاده از ماسک و یا دستکش های خاص نیست و این مواد برای فرد نصب کننده حساسیت بوجود نمی آورند.

عملکرد دیمپل شیت ها

ورق ‌های زهکش، به طور کلی از پلیمرهای  منعطف در عین حال مقاوم  با ساختار حفره‌های سه بعدی تشکیل شده است. این محصولات، زهکشی عالی در سازه‌های زیر زمینی محسوب می‌شوند. (Koerner, 1997)

مهمترین وظیفه ورق ‌های زهکش حذف یا کم کردن فشار هیدرواستاتیک به فونداسیون یا سازه‌های زیر زمین است. این صفحه‌ها با فراهم آوردن یک لایه زهکش کارآمد و جلوگیری از نفوذ آب به ساختمان جلوی فشار هیدرواستاتیک را می‌گیرد. ورق‌های زهکش معمولا از صفحه‌های پلیمری (دیمپل شیت) با ژئوتکستایل (فیلتر) که به سطح دیمپل شیت چسبانده شده است، ساخته می‌شود.

عملکرد دیمپل شیت‌ها بر اصل ساده فضای خالی، متشکل از یک لایه ضد آب سه بعدی با ساختار حفره‌دار است تا رطوبت  خاک را از فونداسیون دور نگه‌ دارد. ترکیب غشا ضد آب و فضای خالی مابین برآمدگی ها، سبب از بین بردن پدیده مویینگی می‌شود. مزیت اصلی دیمپل شیت‌ها نسبت به لایه‌های ضد آب مرسوم در این است که ترک‌های ناشی از خزش و نشست بتن توسط دیمپل شیت‌ها اتصال داده می‌شوند و رطوبت به سازه منتقل نمی‌شود. عملکرد دیمپل شیت در دیوار فونداسیون برای محافظت از نفوذ آب در شکل زیر نشان داده شده است.

در خطوط تونل، مسیر عبور آب توسط فضای خالی  بین ورق‌های پلیمری حفره‌دار و سطح بتن پاشی شده فراهم می‌شود. شکل زیر نشان می‌دهد که آب نفوذی چطور از بین لایه بتن پاشی شده و صفحه زهکش به لوله های زهکش پایینی انتقال داده می‌شود.

معیار های ارزیابی دیمپل شیت چیست

برای بررسی و ارزیابی کارایی ورق های زهکشی باید دو دسته خاصیت را مورد بررسی قرار داد. اول خواص مکانیکی و دوم خواص هیدرولیکی هستند. طراح می تواند با استفاده از پیش بینی طول عمر ساختمان دمبل شیت مورد نظر را بطوری تهیه کند که دوام آن مطابق با خواسته های ساختمان باشد. خواص هیدرولیکی ورق های زهکشی عبارتند از مقدار آب عبور داده شده، فضای خالی بین دیمپل ها و غیره. خواص مکانیکی از سوی دیگر به خواصی همچون مقاومت فشاری، مقاومت کششی و غیره گفته میشود. به همین دلیل هنگام تهیه محصولات زهکشی باید نوع مواد آنها را در نظر گرفت تا از کارایی آنها در طولانی مدت اطمینان حاصل آید.

اجرای دیمپل شیت در تونل گوتارد سوییس

تونل گوتارد در سوییس با طول تقریبی 56.8 کیلومتر طولانی ترین تونل دنیا می باشد. در برخی نقاط ارتفاع بالادست کوه تا 2300 متر میرسد. در این پروژه محصولات مختلف آب بندی و زهکشی مورد آزمون قرار گرفتند تا بتوانند مشخص کنند کدام محصول از لحاظ دوام و کارایی برای طول عمر در نظر گرفته شده تونل مناسب هستند. برای زهکشی این پروژه از دیمپل شیت چیست استفاده شده و نحوه اجرای دیمپل شیت نیز بصورت متداول و با قرار دادن سمت برآمده آن به سمت دیواره تونل انجام شد.

فرآیند تولید دیمپل شیت

ورق های زهکشی توسط فرآیندی بنام اکستروژن تولید میشوند. در این فرآیند مواد پلیمری ابتدا بصورت مذاب درآمده و سپس با عبور از قالب های مختلف به اشکال متنوع تبدیل میشوند. عموما دیمپل شیت ها از دسته پلی الفین ها که شامل پلی اتیلن و پلی پروپیلن هست تولید میشوند. در فرآیند تولید می توان از پلی اتیلن سنگین و پلی اتیلن سبک خطی و یا ترکیبی از این دو استفاده کرد. میزان استفاده از هرکدام بستگی به خواص مورد نیاز محصول نهایی دارد. این ورق های زهکشی می توانند بصورت کامپوزیتی نیز تولید شوند. بدین صورت که همزمان با تولید ورق زهکشی، یک رول ژئوتکستایل نیز بر روی آن لمینیت میشود. انواع مختلفی از این محصولات با سایز ها و عرض های متنوع وجود دارند که هرکدام کاربری خاص خود را دارند.

نصب و اجرا دیمپل شیت

از آنجایی که مهمترین عامل تخریب سد ها ناکارآمدی دیواره های آب بند و حبس شدن آب پشت آن و گاها ایجاد فشار منفی می باشد، در سازه های هیدرولیکی، زهکشی و هدایت آب های جاری از اهمیت بسیار بالایی برخوردار است. استفاده از دیمپل شیت ها در اطراف سازه، می تواند فضای خالی مناسبی جهت هدایت چنین آبهایی بوجود آورده و از تجمع آب در اطراف سازه جلوگیری به عمل می آورد.

کلیات اجرا در کف سازه

اتصال رول‌ها در قسمت‌های عرضی و طولی به یکدیگر از نکات مهم اجرایی ورق‌های زهکش می‌باشد. ازین رو نحوه این اتصالات و نوع جوش مناسب و جاگذاری آن‌ها در این قسمت شرح داده شده است.

اتصال عرضی لبه صاف رول‌ها به یکدیگر

اجرای قیمت دیمپل شیت در کف تا حدود زیادی شبیه به نصب ژئو ممبران است و تجهیزات نصب (دستگاه های Comet) نیز یکسان می باشد. برای اجرا پیشنهاد می گردد ورق ها  پس از باز شدن بصورت یک تکه و عمود بر جهت دیچ زهکش اجرا شوند  تا تمام کف بصورت یکنواخت فرش شود. همانطور که در نشان داده شده است، این ورق ها دارای لبه های صاف طولی هستند که از آنها برای جوش حرارتی به یکدیگر استفاده می شود. به منظور محافظت از دیمپل شیت ها در برابر آسیب دیدگی ناشی از عملیات اجرایی و یا عبور و مرور ماشین آلات می توان پس از اجرای دیمپل شیت یک لایه 2 الی 5 سانتی متری بتن اجرا شود.

قیمت سایز دیمپل شیت و ظرفیت زهکشی آنها

شکل زیر، مقایسه ای از سایز دیمپل شیت در برابر ظرفیت زهکشی بر حسب لیتر بر متر بر ثانیه هست. همانطور که مشخص هست، با افزایش سایز فضای خالی بین دیمپل ها بیشتر و در نتیجه ظرفیت زهکشی بالاتر خواهد بود.

چرا دیمپل شیت ها مفید هستند؟

غشاهای حفره دار یا همان دیمپل شیت (Dimple Sheet/ Dimple Membrane) یکی از پرکاربرد ترین و محبوب ترین مصالح آب بندی و زهکشی موجود در بازار هستند. این محصولات در اواسط دهه 1960 ابداع شدند و هم اکنون توسط تولید کنندگان زیادی در سراسر دنیا تولید می گردند و برای انواع پروژه های زهکشی و آب بندی مورد استفاده قرار میگیرند.

مارک کرایمایکر، مدیرعامل یکی از شرکت های تولید کننده این ورق های می گوید: “دیمپل شیت ها جایگزین بسیار مناسبی برای مصالح سنتی مانند سنگدانه ها هستند.”

این ورق ها در پروژه های کوچک، بزرگ و همچنین پروژه های عظیم تجاری قابل استفاده هستند و گاهی اوقات آنها را در عمق بیش از پنجاه متری زمین کار میگذارند. علاوه بر دیواره های، می توان از آنها بصورت افقی نیز استفاده کرد.

مارک کرایمایکر می گوید: ” محصولات ما برای انواع پروژه ها ازجمله روف گاردن، پارکینگ، عرشه ها، دیوار های حائل، فونداسیون ساختمان ها و مراکز تجاری و … استفاده میشود.”

یکی از عوامل محبوبیت دیمپل شیت ها همان طراحی و دیزاین ساده آنهاست. همانطور که در عکس ها معلوم هست آنها از ورق هایی با جنس پلی اتیلن دانسیته بالا ساخته میشوند که بر روی سطح آن برآمدگی های کله قندی وجود دارد.

ارتفاع دیمپل شیت ها، ضخامت، رنگ و شکل دیمپل ها در تولید کنندگان مختلف متفاوت هست و برخی از تولید کنندگان یک لایه ژئوتکستایل بر روی طرف برآمده آن چسبانده شده است.

دیمپل شیت: مزایا

از مزیت های دیمپل شیت ها می توان به تطبیق پذیری آنها اشاره کرد. آنها به راحتی بر روی هر سطحی اعم از آجر، بتن، بلوک و … قابل نصب هستند. علاوه بر استفاده در نقاط بیرونی ساختمانها از دمبل شیت ها می توان در فضا های داخلی طبقات زیر سطح، فلاور باکس ها، روف گاردن و دیوار های حائل نیز استفاده کرد.

مزیت دیگر دیمپلد شیت ها، دوام بالای آنهاست. بطور متوسط طول عمر آنها برابر با 50 سال بوده و گاهی اوقات از عمر خود سازه بیشتر هست. ایجاد شکاف و ترک در ساختمانها یک امر طبیعی است اما دیمبل شت ها با توجه به خواص الاستیکی که دارند می توانند این شکاف ها را پر کنند.

مزیت سوم آنها، افزایش سرعت ساخت می باشد. این ورق ها را می توان یه سرعت روی دیواره ها نصب کرد و نیازی به صبر برای خشک شدن بتن نیست. همینطور این ورق ها را می توان در انواع شرایط آب و هوایی استفاده کرد.

مزیت چهارم، سازگاری با محیط زیست می باشد. ورق های HDPE مواد مضر وارد آب و خاک اطراف خانه نمی کنند و همچنین هنگام نصب آنها نیازی به استفاده از لوازم ایمنی متفاوت همچون عینک، محافظ پوست، ماسک های شیمیایی و … نیست.

دیمپل شیت: نکته ها

دیمپل شیت ها از طرفی که برآمدگی دارند بر روی دیواره ها نصب میگردند. این ورق ها که از جنس پلی اتیلن سنگین ساخته شده اند اولین خط دفاعی در برابر آب، رطوبت و نم در ساختمان ها هستند. هر آبی که از دیواره ها نفوذ کند و به این ورق ها برسد، آزادانه از مابین دیمپل ها به کانال های زهکش هدایت خواهند شد.

این ورق ها یکی از بهترین گزینه ها برای از بین بردن نم و رطوبت در طبقات زیر زمین هستند بخصوص زمانی که امکان استفاده از حفاری اطراف سازه وجود ندارد.

برای اطلاعات بیشتر در مورد دیمپل شیت ها به بخش مقالات رجوع فرمایید.

قیمت دیمپل شیت ۷۰۰ گرمی ۱۴۰۳

قیمت دیمپل شیت ها به عوامل مختلفی از جمله جنس، تعداد لایه ها، رنگ و غیره بستگی دارد. این ورق های مخصوص زهکشی دارای قیمت یکسان در تهران و شهر های دیگر ایران می باشند. گرماژ این ورق ها نقش بسیار مهمی در قیمت آنها ایفا میکند. هر چه گرماژ بالا تر، قیمت نیز بالا تر خواهد بود.

استفاده از دیمپل شیت ها برای زهکشی گود های ساختمانی

یکی از کاربردهای عمده دیمپل شیت ها در ایران، زهکشی و آب بندی گود های ساختمانی هست. از این ورق ها برای محافظت ساختمان ها در برابر نم، رطوبت و آب های سطحی استفاده میشود. همانطور که در عکس زیر پیداست، نصب دیمپل شیت ها بسیار ساده بوده و صرفا با استفاده از میخ و جاشنی روی دیوار نصب میشوند.
